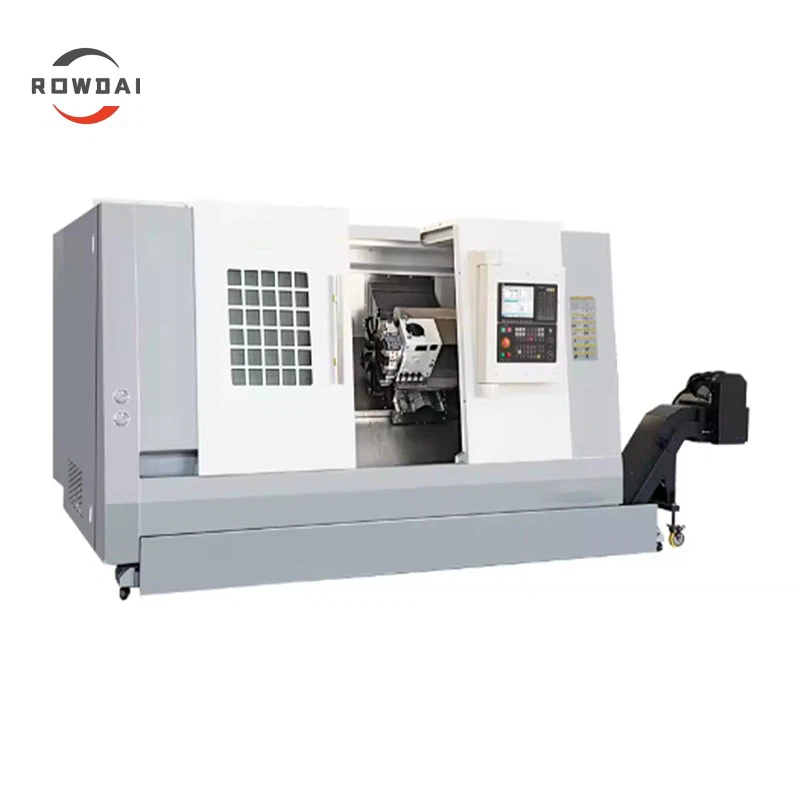

CNC-viistopetisorvi voi työstää akselin ja kiekon muotoisia osia ja sorvata kierteitä, kaaria, kartioita sekä pyörivien kappaleiden sisä- ja ulkopintoja, mikä mahdollistaa pyörivien osien tehokkaan, suuren -tilavuuden ja suuren{2}}tarkkuuden.
Rakenne sisältää komponenttien, kuten karan, alustan ja takatuen, jäykkyyden järkevän yhteensovituksen, mikä parantaa merkittävästi koneen yleistä jäykkyyttä ja varmistaa vakauden raskaan leikkauksen aikana. Siksi CNC-kaltevan kerroksen ulkohalkaisijan tarkkuus voi saavuttaa IT6-IT7-luokkien.
CNC-viistopetisorvi yleiskäyttöisenä-työstökoneena, se soveltuu erityisen hyvin pyörivien osien tehokkaaseen, suureen-volyymiin ja erittäin{2}}tarkkuuteen sellaisilla teollisuudenaloilla kuin veturivalmistus, ilmailu- ja sotilasteollisuus.
Tekniset parametrit
|
Erittely |
Yksikkö |
TCK56 |
|
Max. keinu sängyn päällä |
mm |
560 |
|
Suurin leikkauspituus |
mm |
500 / 1000 |
|
Suurin leikkaushalkaisija |
mm |
280 |
|
Liukulevyn suurin kääntöhalkaisija |
mm |
350 |
|
Normaali leikkaushalkaisija |
mm |
280 |
|
Karan nokan muoto ja koodi |
A2-6 |
|
|
Karan reiän halkaisija |
mm |
65 |
|
Tangon suurin halkaisija |
mm |
50 |
|
Karan nopeusalue |
r/min |
50-4500 |
|
Karan suurin ulostulomomentti |
N.m |
177 |
|
Päämoottori |
Kw |
15 (15 min) / 11 (arvioitu) |
|
Istukan halkaisija |
tuumaa |
10 |
|
X--akselin nopea liikkumisnopeus |
m/min |
30 |
|
Z-akselin nopea liikkumisnopeus |
m/min |
30 |
|
X-akselin liike |
mm |
200 |
|
Z-akselin liike |
mm |
550 / 1050 |
|
Normaali työkaluteline |
Vaakasuuntainen 12-asemainen työkaluteline |
|
|
Tailstock matka |
mm |
450 / 950 |
|
Tailstock-hihan kartiomainen |
Morsea |
4# |
|
Ulkoinen pyöreä veitsi |
mm |
25*25 |
|
Porausterän halkaisija |
mm |
φ40/φ32/φ25/φ20 |
|
Leikkuupää valitsee lähellä olevan työkalun |
KYLLÄ |
|
|
Paino |
kg |
4500 |
|
Max. kuorma: levytyökappale |
kg |
200 (sisältää istukan jne.) |
|
Max. Kuorma: Akselityökappale |
kg |
500 (sisältää istukan jne.) |
|
Koko (pituus*leveys*korkeus) |
mm |
3570*1900*1850 (ei sisällä lastukuljetinta) |
Työstökoneiden tarkkuus
|
Erittely |
Vakio |
|
Tarkkuus |
IT6 |
|
Työkappaleen pyöreyden käsittely |
0,0025mm/Ф75 |
|
Työstöhalkaisijan tasaisuus |
0,010 mm / 150 mm |
|
Työkappaleen tasaisuus |
0.010mm/Ф200mm |
|
Työkappaleen pinnan karheuden käsittely |
ulkokehä Ra 1.6μm Kaaren pinta, kartiomainen pinta Ra 3.2μm |
|
XZ-akselin paikannustarkkuus |
0,01 mm / 0,01 mm |
|
XZ-akselin toistettavuus |
0,04 mm / 0,05 mm |
Käsittelyn laajuus
Keskikorkeus 80 mm, vaakasuora tyyppi, 12-asemainen työkalutornin häiriökaavio
