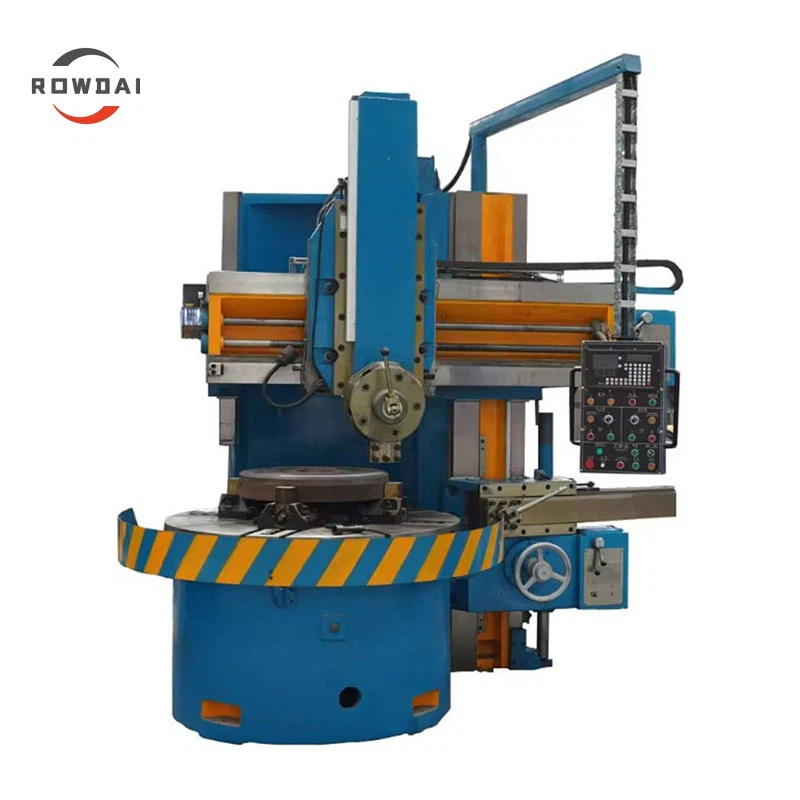

Pystysuuntainen sorvauskone

Tiedot

Tässä yksipylväisessä pystysuorassa{0}}sorvauskonesarjassa on pystysuora työkalutuki ja sivutyökalutuki.
Pystysorvaussorvi soveltuu erilaisten rautametallien, ei--rautametallien ja joidenkin ei--metallisten materiaalien työstämiseen nopealla-terästyökaluilla ja kovametallityökaluilla.
Se voi kääntää sisemmän lieriömäisen pinnan, ulomman lieriömäisen pinnan, päätypinnan, sisemmän kartiomaisen pinnan, ulkokartion pinnan ja uran.

Luokituksen

Perinteinen sorvi

Share to

Lähetä kysely

Ominaisuudet

Tämä pystysuora sorvikone soveltuu eri teollisuudenalojen työstöön, ja sitä voidaan käyttää sisä- ja ulkopuolisten sylinterimäisten pintojen, kartiomaisten pintojen, päätypintojen ja urituksen karkea- ja viimeistelysorvaukseen.
Jalusta, työpöytä, sängyn runko, poikkipalkit ja muut tärkeät komponentit on valmistettu erittäin -lujasta, kulutusta-kestävästä harmaasta valuraudasta ja karkaistu sisäisen jännityksen poistamiseksi ja muodonmuutosten estämiseksi.
Pilarien ja palkkien ohjauspinnat on karkaistu suurtaajuuskarkaisulla, kovuus HRC48-55.
Työpöydässä käytetään hydrodynaamisia ohjaimia, ja karan säteittäislaakerit ovat NN30-tyyppisiä kaksoisrivi-sylinterirullalaakereita, mikä takaa suuren työpöydän kantavuuden ja suuren pyörimistarkkuuden.
Pystytyökalutolppa on varustettu viisikulmaisella työkalunpitimellä ja sivutyökalun pylväs nelikulmaisella työkalunpitimellä; molemmat työkalutolpat ovat hydraulisesti tasapainotettuja.
Pystysorvauskoneen karakäyttö saa voiman AC-moottorista 16-portaisen karan nopeudenmuutosmekanismin kautta, jolloin saavutetaan laaja valikoima pöytänopeuksia.
Työstökoneen sähköjärjestelmä on PLC-ohjattu ja varustettu digitaalisella näyttölaitteella, mikä varmistaa paremman luotettavuuden.
Pystysorvaussorvikoneella on viehättävä ulkonäkö, hyvä ergonomia ja helppokäyttöinen.
Sivutyökalutolpat ja kartiosorvaustarvikkeet ovat saatavilla pyynnöstä.

Tekniset parametrit

Erittely	Yksikkö	C5110	C5112	C5116	C5120	C5123	C5126	C5132
Max. leikkaus halk.	mm	1000	1250	1600	2000	2300	2600	3200
Taulukon halk.	mm	900	1000	1400	1800	2000	2300	2830
Max. työkappaleen korkeus	mm	800	1000	1000	1250	1350	1350	1500
Max. työkappaleen paino	t	2	3.5	5	8	8	10	12
Max. pöydän vääntömomentti		20	25	30	40	40	45	45
Pöydän pyörimisnopeusalue (16 askelta)	r/min	8-250	6.2-200	5-160	3.2-100	3.2-80	2.5-63	2-63
Max.leikkausvoima pystysuora pidike	KN	18	18	22	22	22	22	22
Pystysuuntainen työkalutelineen siirto rajoittaa	tutkinnon	±30 astetta	±30 astetta	±30 astetta	±30 astetta	±30 astetta	±30 astetta	±30 astetta
Syöttönopeusalue (12 askelta)	mm/min	0.8-86	0.8-86	0.8-86	0.8-86	0.8-86	0.8-86	0.8-86
Junan vaakasuora kulku pää	mm	670	700	915	1050	1180	1600	1800
Kiskon pään männän liike	mm	650	650	800	800	800	800	800
Nopea liikkuva nopeus työkalujen päät	mm/min	1800	1800	1800	1800	1800	1800	1800
Palkin nostonopeus	mm/min	440	440	440	440	440	440	440
Veitsen varren poikkileikkaus- koko (WD)	mm	30x40	30x40	30x40	30x40	30x40	30x40	30x40
Päämoottorin teho	KW	18.5	22	22/30	30	30	37	45
Koneen paino	t	8.5	9	12.5	17.5	18.5	21	26
