Tuotteen kuvaus

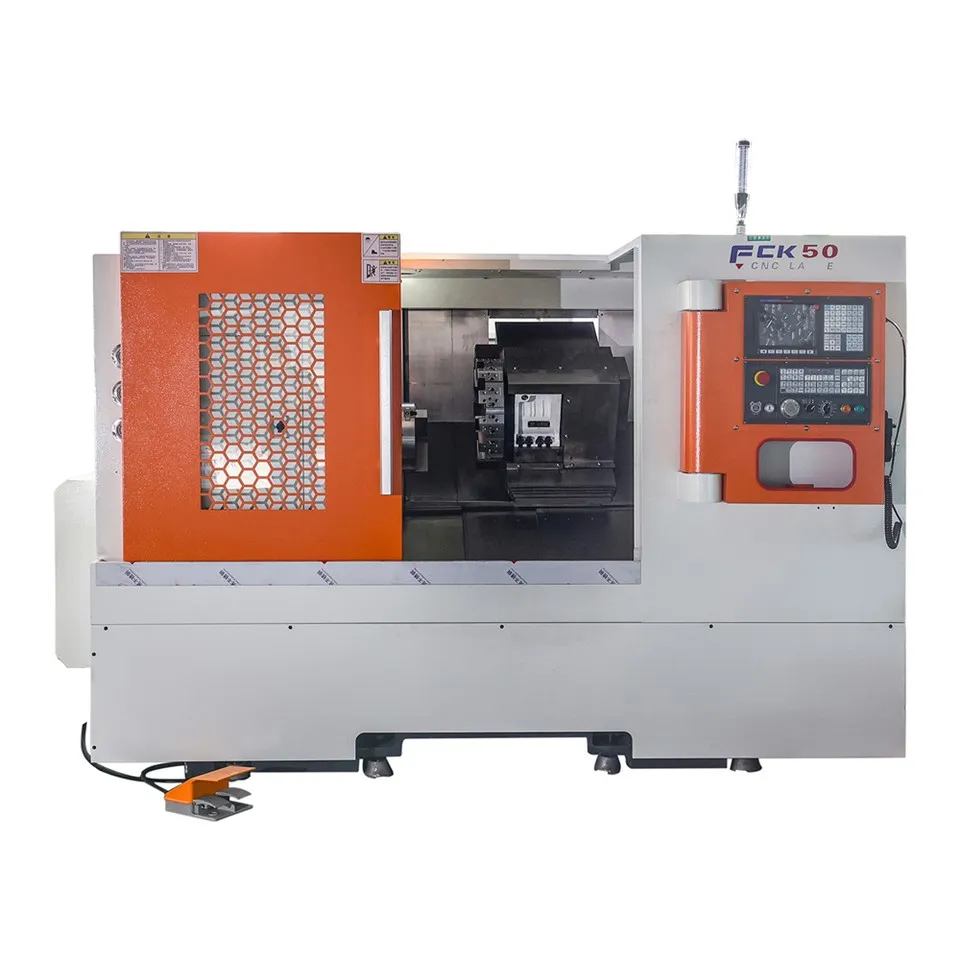

CNC vino huono sorvi
Työstökone on vinopohjainen Turn{0}}jyrsinkone, jossa on X-, Z-, C-akselit ja jota ohjataan servomoottorilla. Siinä on kompakti ja järkevä rakenne, kara (C-akseli) on servomoottorin ohjaama. Tämä kone ei vain voi kääntää ympyrää, päätypintaa, sauvatyyppistä kierrettä ja levytyyppistä kappaletta erilaisissa materiaaleissa, vaan se voi myös jyrsiä, porata erilaisia säteittäisiä ja aksiaalisia koukkupintoja jne.
monet kinks-prosessit. Tämä kone soveltuu pienen työkappaleen käsittelyyn erittäin tehokkaalla tavalla.
1.Suuri-tarkkuusjyrsintä: Tarjoaa ±0,008 mm:n paikannustarkkuuden tarkalle leikkaukselle.
2. Raskaat-rakenteet: Tehty raskaaseen-työhön ja vankka rakenne.
3. Suuri työkappaleen kapasiteetti: Tukee jopa 580 mm työkappaleen enimmäispituutta.
4.Ekologinen-suunnittelu: Sisältää ympäristöystävällisiä materiaaleja ja prosesseja.
5. Luotettava takuu: Nauti 1 vuoden takuusta mielenrauhan vuoksi.
Tekniset parametrit
|
Nimi |
Yksikkö |
FCK50 (kallistus 30 astetta) |
|
Suurin kiertohalkaisija sängyssä |
mm |
Φ550 |
|
Suurin leikkaushalkaisija |
mm |
Φ520 |
|
Käsittelyhalkaisija tornin alla |
mm |
Φ300 |
|
Suurin leikkauspituus |
mm |
500 |
|
X-akselin liike |
mm |
260 |
|
Z-akselin liike |
mm |
600 |
|
X-akselin liikkumisnopeus |
mm/min |
24000 |
|
Z-akselin liikkumisnopeus |
mm/min |
24000 |
|
Käsipyörä |
mm |
0.001/0.01/0.1 |
|
X, Z syöttönopeus |
mm/min |
0~5000 |
|
X, Z käsinsyöttönopeus |
mm/min |
0~1260 |
|
X-akselin toiston paikannustarkkuus |
mm |
0.005 |
|
X-akselin paikannustarkkuus |
mm |
0.006 |
|
Z-akselin toiston paikannustarkkuus |
mm |
0.006 |
|
Z Akselin paikannustarkkuus |
mm |
0.008 |
|
Karan nopeus |
rpm |
35-3000 |
|
Suurin karan vääntömomentti |
N.m |
48 |
|
Karan nenä |
A2-6 |
|
|
Karan reiän halkaisija |
mm |
Φ67 |
|
Ontto hydrauliistukka reiän läpimitta |
mm |
Φ50 |
|
Heittää |
10 tuuman 3-leuainen |
|
|

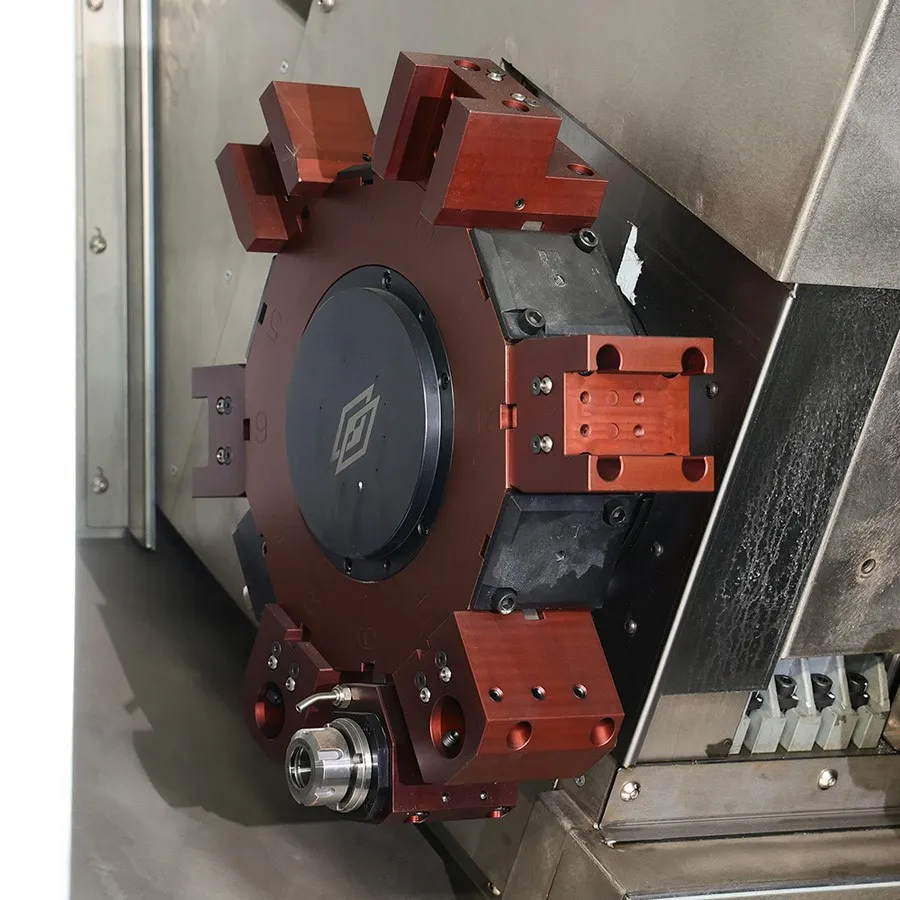

Työkalupidikkeiden lukumäärä |
12 asemaa |
|
|
Työkalun vaihtoaika |
s |
0.25 |
|
Työkalun asennuskoko |
mm |
25×25 |
|
Lainaustyökalun pidikkeen asennushalkaisija |
mm |
Φ32 |
|
Tail stock matka |
mm |
350 |
|
Ylhäältä kartiomainen |
MT-5# |
|
|
Päämoottorin teho |
kw |
7,5/11 (4500 rpm) |
|
Päämoottorin vääntömomentti |
N.m |
48 |
|
X-akselin syöttömoottorin teho |
kw |
2.3 |
|
X-akselin syöttömoottorin vääntömomentti |
N.m |
15 |
|
Z-akselin syöttömoottorin teho |
kw |
2.3 |
|
Z-akselin syöttömoottorin vääntömomentti |
N.m |
15 |
|
Jäähdytysnesteen kapasiteetti |
L |
200 |
|
Moottorityyppi (1hv) |
kw |
0.18 |
|
Asennus (pituus * leveys * korkeus) |
mm |
2697/1795/1860 |
|
Koneen paino |
kg |
3600 |

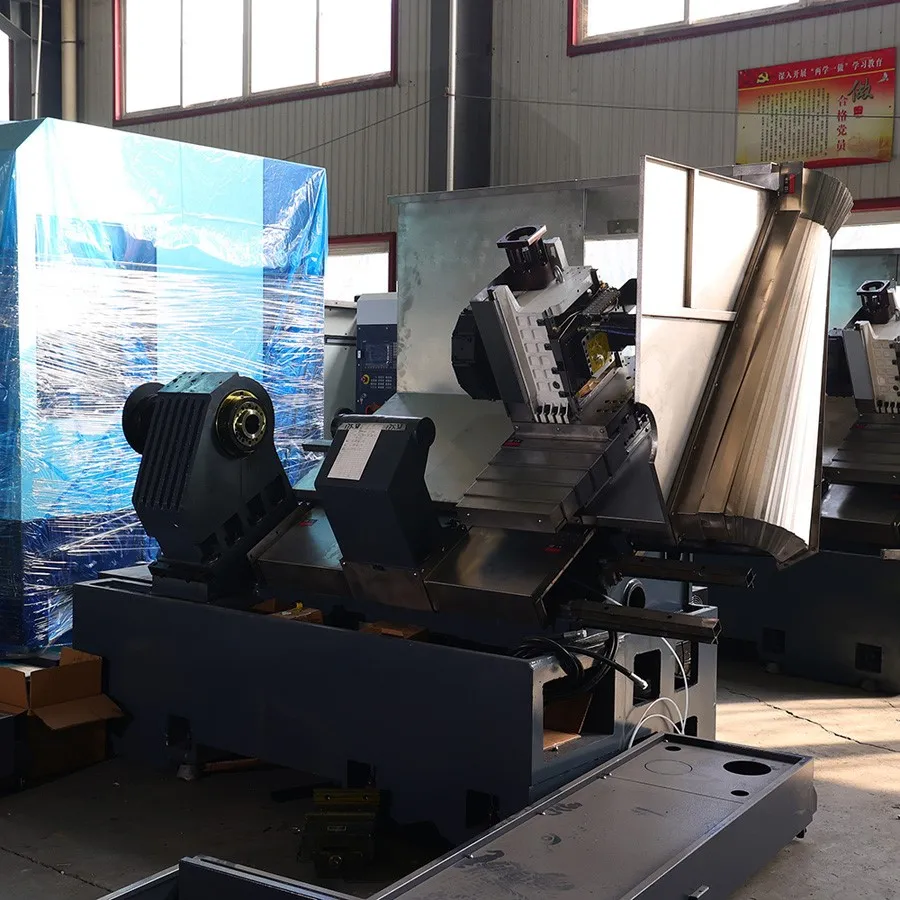

Tuotteiden työpaja
FAQ
1: Kuinka voin valita sopivimmat koneet?
V: Kerro tekniset tiedot, voimme valita sinulle parhaan mallin tai voit valita tarkan mallin. Voit myös lähettää meille tuotteiden piirustuksen, valitsemme sinulle sopivimmat koneet.
2: Mitkä ovat yrityksesi päätuotteesi?
V: Olemme erikoistuneet kaikenlaisiin koneisiin, kuten sahakoneisiin, sorvikoneisiin, koneistuskeskukseen, porakoneisiin, radiaaliporakoneisiin ja niin edelleen.
3: Missä tehtaamme sijaitsee? Kuinka voin vierailla siellä?
V: Tehtaamme sijaitsee Tengzhou Cityssä, Shandongin maakunnassa, 277500 Kiinassa. Olet lämpimästi tervetullut vieraaksemme.
4. Mitkä ovat kauppaehtosi?
V: FOB, CFR ja CIF ovat kaikki hyväksyttäviä.
5. Onko sinulla ammattiinsinöörejä?
V: Kyllä. Meillä on ammattitaitoisia insinöörejä ja suunnittelijoita. Voimme tarjota OEM-palveluita.
6. Mikä on vähimmäistilausmäärä ja takuu?
V: MOQ on yksi sarja, ja takuuaika on 12 kuukautta BL-päivämäärän jälkeen.
7. Milloin on toimitusaika?
V: Perinteiset koneet, toimitamme sitten 10 työpäivän kuluessa talletuksesi vastaanottamisesta, jos jotkin erikoiskoneet ovat pidempiä. Annamme sinulle vastauksen vastaavasti.
8. Mikä on koneiden paketti?
V: Koneet on pakattu vakiona vaneriseen puulaatikkoon.
